Technische Daten
Produktinformationen
| Produkteigenschaft | Wert |
|---|---|
| HAN: | 6000082 |
| Kategorie: | Plattenschieber |
Produktbeschreibung
- Marke: MZ
Besonderheiten

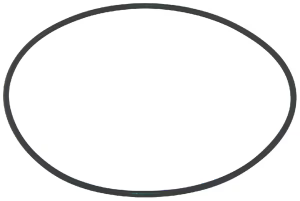

- mit O-Ringdichtung
- Absperrventil mit Platte aus rostfreiem Edelstahl
Vorteile
- 100% flüssigkeitsdicht
- geeignet für Straßentransport
- lange Lebensdauer
- D Nenndurchmesser Durchgangsloch: 145 mm
- D Nenndurchmesser Durchgangsloch: 6 Inch
- Max. Betriebsdruck: 4 bar
- l Abstand, Montageschrauben/-bohrungen, Flansch: 150 mm
- d Gewindedurchmesser Flanschmontageschrauben/-Bohrungen: M12
- L Flanschdicke: 68 mm
- F Bohrungsdurchmesser, Zylinderanschluss: 10,5 mm
- E Gesamtbreite: 198 mm
- C Abstand, Mitte Durchgangsloch zur Unterseite: 99 mm
- H Vertikaler Abstand, Mitte Durchgangsloch zur Hebebohrung: 439 mm
- B Abstand, Mitte Durchgangsloch zum Hebelende: 60 mm
- A Abstand Mitte zum linken Ende: 115 mm
- h Abstand, Hebel-Montagebohrungen (vertikal): 379 mm
